فصل چهارم:

قالب بندی پی (فونداسیون) با آجر

بعد از اینکه بتن مگر ریخته شد و مقاومت لازم را بعد از یک روز به دست آورد اگر از قالب مدفون (آجر چینی) استفاده می شود نوبت به قالب بندی پی ها می رسد.

             در بم برای قالب بندی پی از آجر استفاده میشود. رعایت نکات زیر در قالب بندی برای هر چه بهتر اجرا شدن پی مفید است.

1- یکنواخت بودن آجرچینی پی و ایجاد سطح صاف و بدون خلل و فرج برای پی ها مفید و بلکه لازم است.

2- مقاومت آجر چینی، در صورتی که پشت آن خاک دستی (خاک نا مناسب) باشد اهمیت زیادی دارد چرا که نیروی خاک به سمت داخل باعث شکسته شدن قالب آجری خواهد شد.

شکل: همانطور که در شکل مقابل می بینید فشار خاک پشت قالب آجری به دلیل اینکه خاک دستی و نامرغوب است باعث شکسته و کج شدن قالب در تمام طول شده است. این موضوع مقاومت پی را به مقدار زیادی پایین خواهد آورد. ضمن اینکه اصلاح آن هزینه بسیار زیادی را در بر خواهد داشت.

3- همچنین درصورتی که پشت آجرچینی خالی است مقاومت قالب آجری اهمیت زیادی دارد به طوری که باید وزن بتن و نیروی لرزاندن (ویبره) بتن و وزن کارگر را تحمل کند. در صورتی که دیوار آجری در حین بتن ریزی دچار شکستگی و جابجایی شود باعث تخریب پی خواهد شد. بازسازی دیواره و توقف عملیات بتن ریزی و ایجاد پیوستگی بین بتن قدیم و جدید هزینه های زیادی به دنبال خواهد داشت.

4- درصورتی که امکان داشته باشد خیلی خوب است که یک لایه نازک سیمان کاری روی قالب آجری صورت گیرد. این کار برای کسب مقاومت بتن و عملکرد خوب آن بسیار مناسب است.

5- اگر لایه سیمان کاری صورت نگرفت حتما باید روی قالب آجری یک لایه پلاستیک ضخیم و مناسب برای جلوگیری از جذب آب بتن توسط آجر کشیده شود.

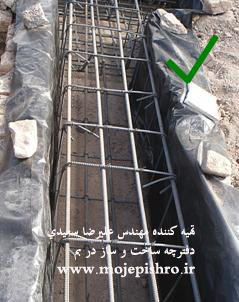

شکل: پلاستیک ضخیم که دور قالب آجری کشیده شده است.

تذکر: قالب بندی نکردن پی و استفاده از دیواره خاکی به جای قالب فقط در صورتی مجاز است که اولا خاک غیر ریزشی باشد (به مرور دانه های خاک داخل پی نریزند) و ثانیا خاکبرداری بسیار تمیز و دقیق صورت گرفته باشد و دیواره خاک صاف باشد. با توجه به نحوه عملیات خاکبرداری و پی کنی که در شهر وجود دارد تقریبا استفاده نکردن از قالب آجری غیر مجاز است.

بیاموزیم: قالب بندی فلزی بهترین نوع قالب بندی می باشد. البته نکات و پیش­بینی­های لازم برای استفاده از قالب فلزی از جمله، اضافه خاکبرداری برای بستن قالب، پر کردن پشت پی بعد از باز کردن قالب با پرکننده­های مناسب و دسترسی کم به قالب فلزی باعث می­شود که استفاده از قالب فلزی در شهر بم استقبال چندانی نداشته باشد.

6- در صورت نیاز و تمایل میتوان پس از گیرش اولیه بتن فونداسیون و با اطلاع مهندس ناظر ساختمان نسبت به جمع آوری قالب­بندی آجری برای استفاده مجدد آجر آن در ساختمان اقدام نمود.
