فصل هشتم:

نصب اسکلت فلزی

در زمینه اجرای سازه های فلزی با توجه به اینکه اتصالات اسکلتهای فلزی پیش ساخته در بم  بصورت پیچ و مهره ای  طراحی گردیده است، توجه به نکات زیر الزامی میباشد:

1- با توجه به پس لرزه هایی که در این مدت هر چند یکبار شهر بم شاهد آن بوده و خواهد بود، باید برای بستن کلیه مهره های مورد استفاده از واشرهای فنری استفاده گردد تا این لرزشها موجب شل شدن پیچها نگردد.

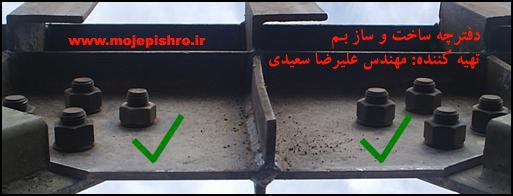

شکل: نمونه پیچ و مهره و واشر مناسب و مورد استفاده در اسکلت­های فلزی بم.

شکل: نمونه پیچ و مهره استفاده شده با واشر.

2- توجه داشته باشید تنها تیرهای فلزی که در داخل بتن قرار میگیرند فاقد پوشش رنگ باشند تا یکپارچگی بیشتری با بتن داشته باشند و مابقی اجزاء سازه باید دارای پوشش رنگ باشد.

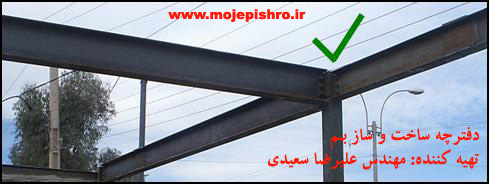

شکل: نمونه اسکلت فلزی که به طرز صحیحی قسمتهای مرتبط با بتن رنگ نشده­اند.

3- صفحات اتصال مهاربندها و ابتدا و انتهای تیرها باید پس از نصب و آچار کشی نهایی، تنها در صورتی که در بتن مدفون نمیگردند با رنگ پوشش داده شوند .

4- بهتر است برای سهولت کار، پیچهای بولتهای فونداسیون قبل از آغاز بتن ریزی بوسیله گریس پوشانده شوند تا توسط بتن آلوده نگردد.

شکل: بولتهای صفحه ستون که به دلیل اجرای نادرست و در نظر نگرفتن تمهیدات لازم مانند گریسکاری به بتن آغشته شده اند و نصب اسکلت فلزی و تنظیم صفحه ستون را با مشکل مواجه خواهند نمود.
